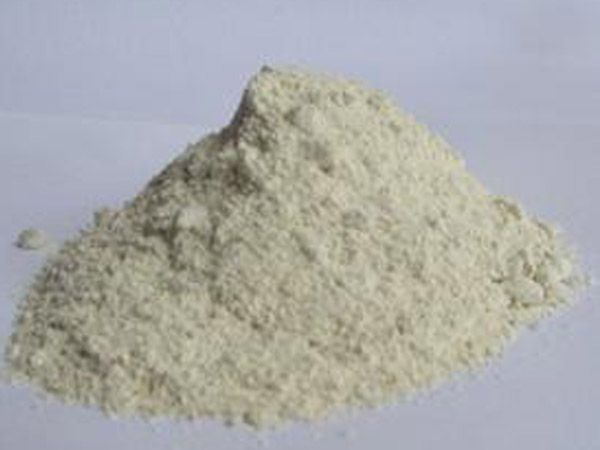

高鋁澆注料、低水泥澆注料、鋁碳化硅澆注料等的主要材料含有高鋁礬土熟料，它是一種應(yīng)用比較廣泛的硅酸鋁耐火原料，高鋁礬土熟料主要是指高鋁礬土礦石在高溫煅燒后，經(jīng)過揀選雜質(zhì)、除鐵等工藝在破粉碎成的不同顆粒材料，也可稱為高鋁骨料。由于全國各地的差異性，又被稱為高鋁耐火砂，根據(jù)顆粒大小分為粗耐火砂和細耐火砂之分。那么鋁礬土熟料對生產(chǎn)出來的耐火澆注料有哪些影響呢？下面鄭州元領(lǐng)耐火澆注料生產(chǎn)廠家小編將給大家介紹鋁礬土熟料對耐火澆注料生產(chǎn)的影響。

　　1、TIO?是鋁礬土中含量較高的雜質(zhì)之一，它在不同等級鋁礬土中的作用根據(jù)其在結(jié)晶相、玻璃相中的分配比例而定。TIO?在Ⅱ級鋁礬土中主要與莫來石形成固溶體，進入玻璃相的量少，對制品的燒結(jié)不利，但有利于提高制品的高溫力學(xué)性能。在特級、一級和三級鋁礬土中，TIO?進入玻璃相較多，因此液相量增加，液相黏度降低，有利于燒結(jié)但不利于提高制品的高溫性能。在一般鋁礬土中，約2.5%的TO2于1200℃開始固溶入莫來石中，促進莫來石晶體長大；在1500-1600℃時，含有0.75%的TO2可以使莫來石化程度。

　　2、在氧化氣氛下有氧化鐵存在，鋁礬土中AL?O?/SiO2值小于2.55時，在1380℃或稍高溫度下形成液相；AL?O?以及SO2值大于2.55時，于1460℃形成液相，形成液相的溫度高。在還原氣氛下，含莫來石和剛玉的高鋁制品吸收大量的氧化亞鐵，在1380℃出現(xiàn)液相；但對于含莫來石和方石英的黏土制品，只要吸收少量氧化亞鐵，在1210℃就已形成液相。

　　3、氧化鈣和氧化鎂在我國鋁礬土中含量一般很少，因為它們屬于易溶成分，在成礦初期強烈的風化作用中，較快被溶失，所以氧化鈣含量一般在0.5%以下，氧化鎂含量一般在0.01%~0.5%之間，氧化鎂一般存在于綠泥石或伊丁石中也有可能是機械混入的白云石、蒙脫石及層間黏土礦物等，也是氧化鈣的來源之一。

　　4、氧化鉀和氧化鈉是一種有害的熔劑，它對于鋁礬土的燒結(jié)、熟料的相組成以及高鋁磚的性能均會產(chǎn)生很大影響。氧化鉀和氧化鈉即R2O，約在1000℃產(chǎn)生液相，加上其他雜質(zhì)的作用，形成液相的溫度會更低。液相的出現(xiàn)和液相量的增加，促進了鋁礬土的燒結(jié)。特級和一級鋁礬土中R2O含量約0.5%以下，燒結(jié)溫度為1600℃左右；R2O接近1%時，燒結(jié)溫度降為1550℃左右。Ⅱ級鋁礬土中R2O含量大于2%時，燒結(jié)溫度降為1250~1300℃。Ⅲ級鋁礬土中RO含量0.5%-2%，燒結(jié)溫度在1100-1400℃之間。有實驗結(jié)果表明：鋁礬土中含有1%的R2O就可以形成約10%的液相，使鋁礬土的燒結(jié)范圍變小，燒成收縮變大；AL?O?/SiO2值相近而R2O量不同時，每增加1%的R2O，玻璃相增加7%，荷重軟化溫度降低120℃。

　　5、高鋁礬土的燒失物絕大部分為鋁的氫氧化物、黏土礦物和鐵礦物中的結(jié)構(gòu)水。我國硬水鋁石型的鋁礬土的灼減在12%~14.5%；三水型鋁礬土一般為20%~25%。

　　看完上述鄭州元領(lǐng)耐火澆注料生產(chǎn)廠家小編對鋁礬土熟料對耐火澆注料生產(chǎn)的影響介紹，不難知道高鋁礬土原料要經(jīng)過高溫煅燒才能夠使用，主要是由于他的化學(xué)組成成分而決定的。我國礬土中AL?O?含量一般在45%-80%之間，其中的AL?O?和SiO2含量呈相反變化趨勢；TIO?含量一般為2%~4%，會隨AL?O?含量增多而增長的趨勢；氧化鐵一般為1%-1.5%；氧化鈣和氧化鎂的含量均較低；氧化鉀和N2O含量一般小于1%，但也有部分地區(qū)的含量大于1%。其中會在生產(chǎn)中影響耐火澆注料的只有鋁礬土中的雜質(zhì)，這些雜質(zhì)有TIO?、氧化鐵、氧化亞鐵， 氧化鈣、氧化鎂、氧化鉀和氧化鈉等方面影響。鄭州市元領(lǐng)耐火材料有限公司從原料加工、技術(shù)研發(fā)到耐火制品的生產(chǎn)以及周到嚴謹?shù)默F(xiàn)場服務(wù)。每個環(huán)節(jié)元領(lǐng)人都付出了周期性的心血歷程，為顧客的各種類型高溫窯爐提供了全方位的產(chǎn)品和服務(wù)。您如有需要不妨與我們進行聯(lián)系或在網(wǎng)站下方進行留言！
